如何安裝線性滑軌



     你知道如何正確安裝線性滑軌嗎?

   ❶安裝設計原則


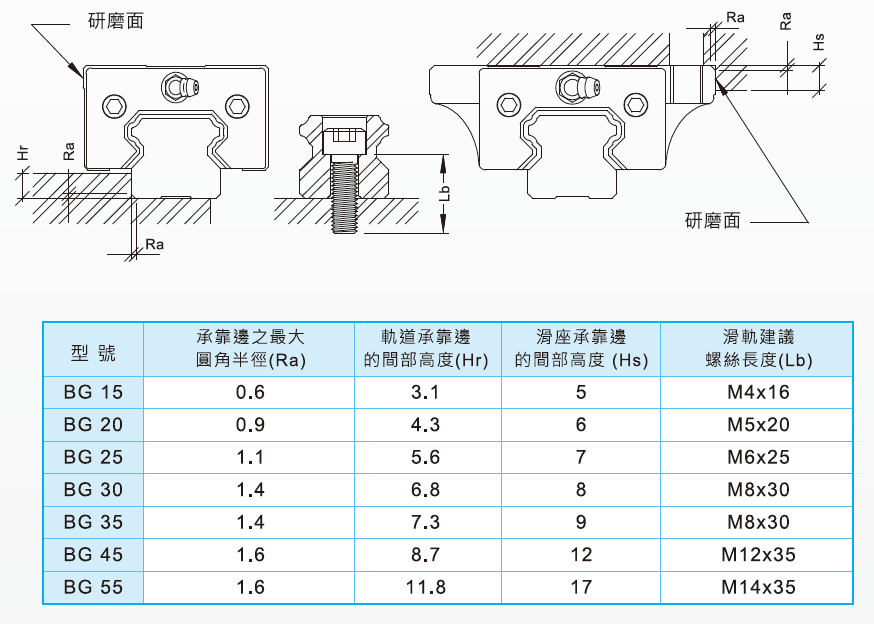

組裝線性滑軌安裝步驟

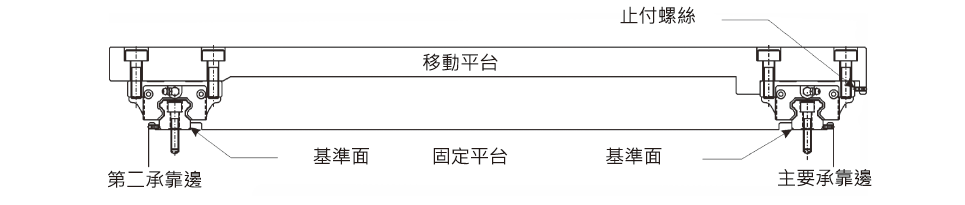

                                                    上圖為平行使用安裝的標準範例,本範例中的安裝平台具備下列特徵:

                                                        1.固定平台(Base)具備兩個安裝線軌的基準面(Datum plane)。

                                                         2.移動平台(table)具備一個側向定位的基準面以及迫緊螺絲。

                                                         3.主要承靠邊(Master side)與移動平台(table)迫緊螺絲為同側位置。



                                                                                                                                安裝步驟

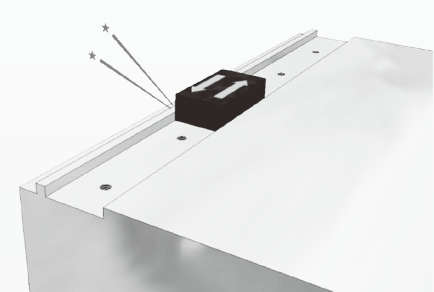

Step1. 在安裝前必須清除機械安裝面的毛邊、污物及表面傷痕。

注意:滑軌基準面安裝前均塗有防鏽油,安裝前請用清洗油品將基準面洗淨再安裝,而防鏽油清除後基準面易生鏽,建議噴附黏度低的主軸用潤滑油。

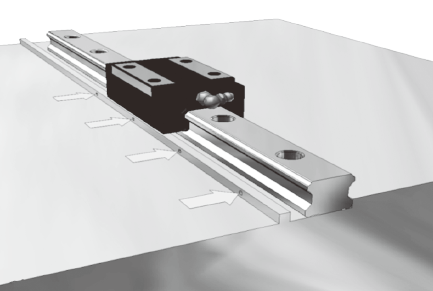

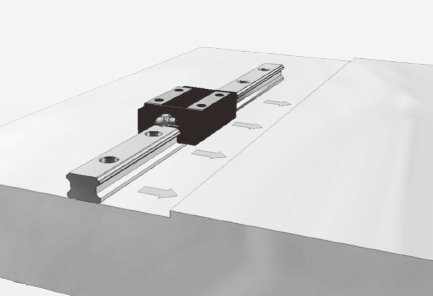

 Step2. 將主軌輕輕安置在床台上,使用側向固定螺絲或其他固定治具使線軌與側向安裝面輕輕貼合。

注意:安裝使用前確認螺絲孔是否對位,若平台螺絲孔位不正,卻強行鎖附,易造成偏位,

大大影響組合精度與使用品質。

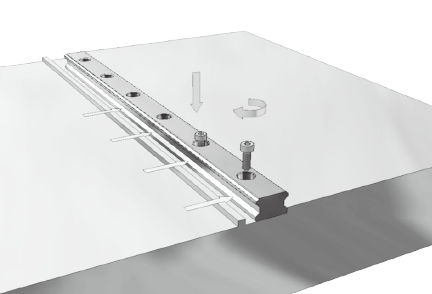

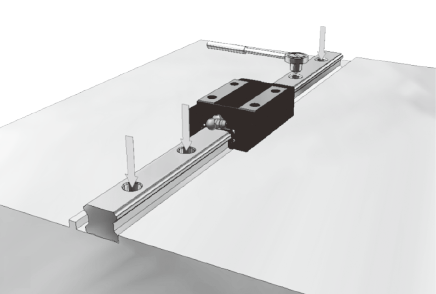

Step3. 由中央向兩側按順序將滑軌定位螺絲稍微旋緊。使軌道與安裝面稍微貼合。順序由滑軌中段開始向兩端稍微旋緊可得到較穩定精度。滑軌基準面稍微旋後, 加強滑軌側向基準面迫緊力,使主軌可以確實貼合側向基準面。


Step4. 使用扭力扳手,依照平台材質選用鎖緊扭矩將滑軌定位螺絲慢慢旋緊。

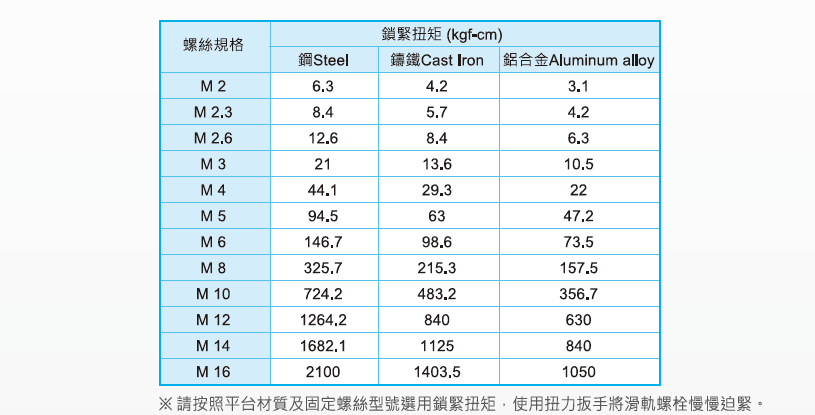

滑軌的螺栓鎖緊扭矩



Step5. 使用相同安裝方式安裝副軌,並且個別安裝滑座至主軌與副軌上。

注意滑座安裝上線性滑軌後,因為安裝空間有限,導致後續許多附屬配件無法安裝,必須在此階段將所需附件—併安裝。(附屬配件可能為油嘴、油管接頭、或防塵系統等)

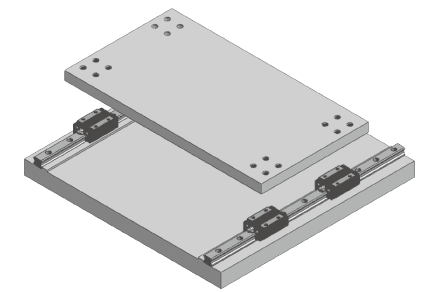

Step6. 輕輕安置移動平台(table)到主軌與副軌的滑座上

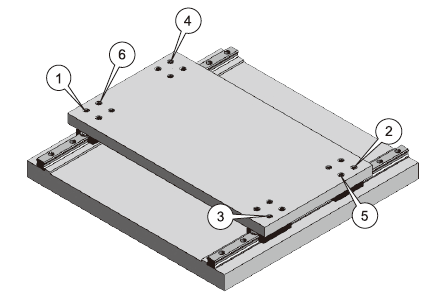

Step7. 鎖緊移動平台上側向迫緊螺絲.安裝定位後依下列順序進行鎖緊固定。

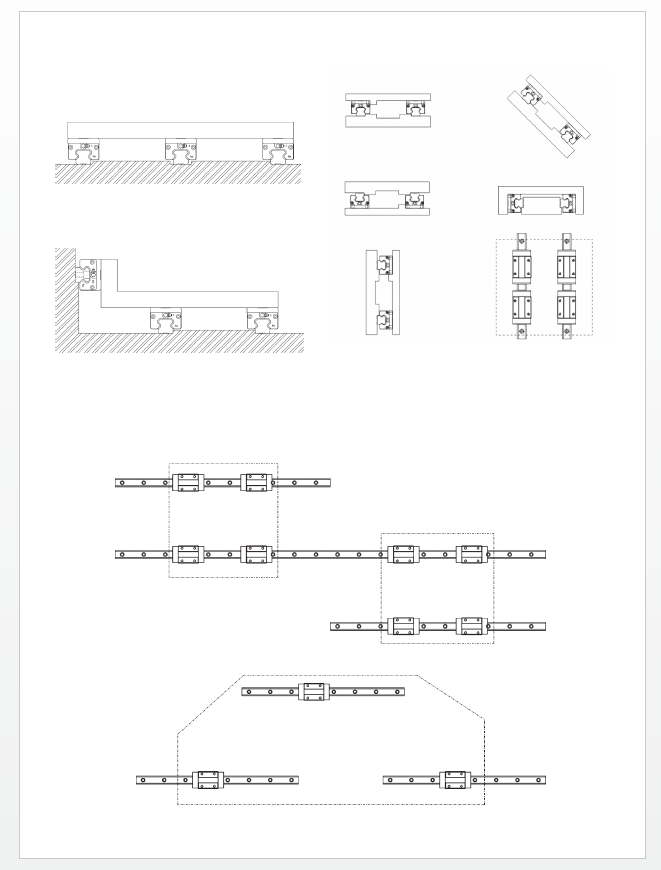

常見安裝線性滑軌模式

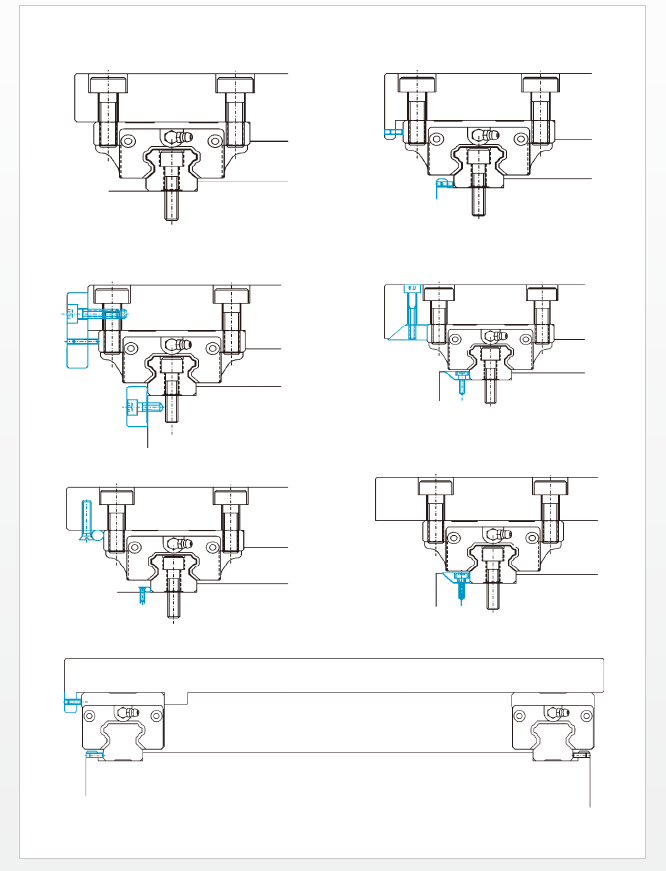

 ❹ 常見固定模式


平行對接使用



上需求長度超過一支標準線軌長度時,將運用兩支獲兩支以上軌道對接達到需求長度,

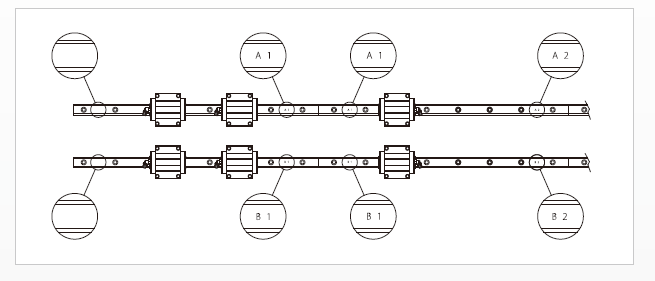

       對接使用時請按照上圖所示接續安裝。編碼模式如下表所示:
