光學系列線性平台

1. 提供3種不同的運動行程(28mm、36mm、44mm)
2. 最大負載為4公斤(kg)
3. 具備高解析1奈米(nm)與標準解析100奈米(nm)之解析度
型號 : PST1E328A / 336A / 344A (Standard Series) PST1E128A / 136A / 144A (High Precision Series)

使用光學式感測元件作為位置資訊回饋核心。

本產品系列適用於各種需要超高精密定位與運動操作的場合,並具備可靠穩定的定位能力與多樣的解析度選擇。

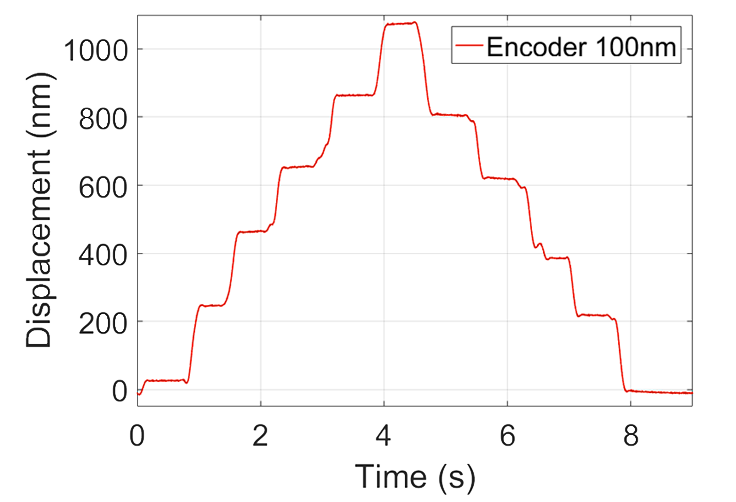

   最小增量動能 (標準線型系列)

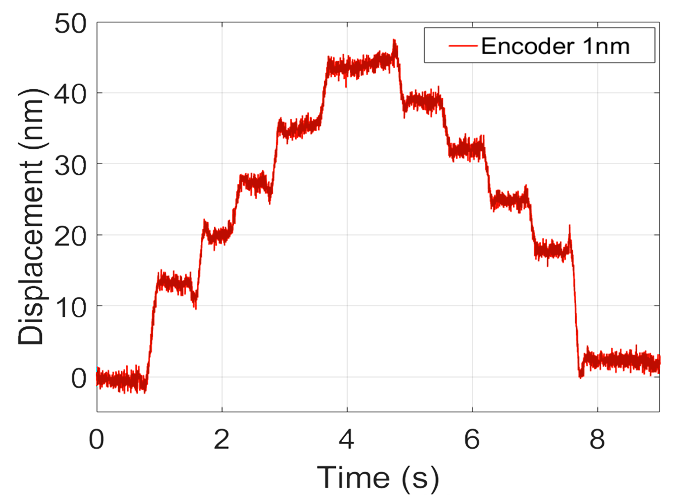

   最小增量動能 (高解析系列)




運動特性

最高速度
10 mm/s
10 mm/s
編碼器
開迴路
閉迴路
編碼器解析度
N/A

0.1 µm (標準) /
1 nm (高解析)

最小步進量
N/A
0.3 µm (標準) /
15 nm (高解析)
雙向重覆定位精度
N/A
0.5 µm (標準) /
50 nm (高解析)


機械特性


最大負載
4 公斤
最大軸向負載
150 克
導引形式
交叉滾柱滑軌
俯仰角
±200 µrad
偏擺角
±100 µrad


選配功能

材質
陽極鋁合金(標配) ; 不鏽鋼
真空
大氣(標配) ; 真空 (1E-6 mbar)
原點功能
行程限制功能


規格

圖面連結

圖面下載

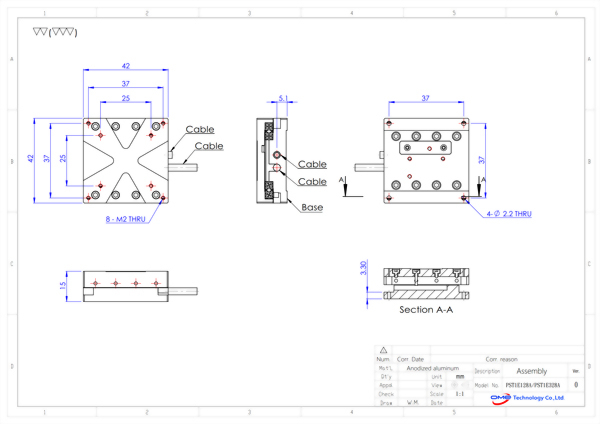

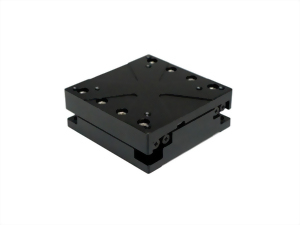

28型:行程 28 mm



  (標準:PST1E328A)
(高解析:PST1E128A)

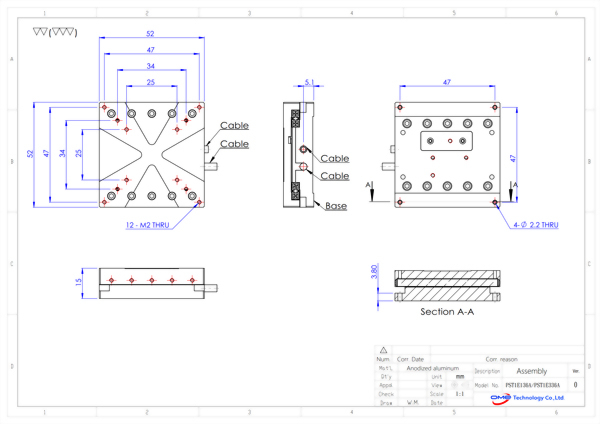

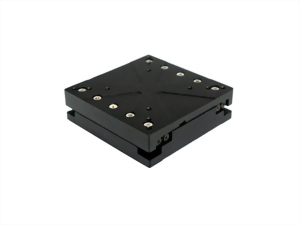

36型:行程 36 mm


(標準:PST1E336A)
(高解析:PST1E136A)

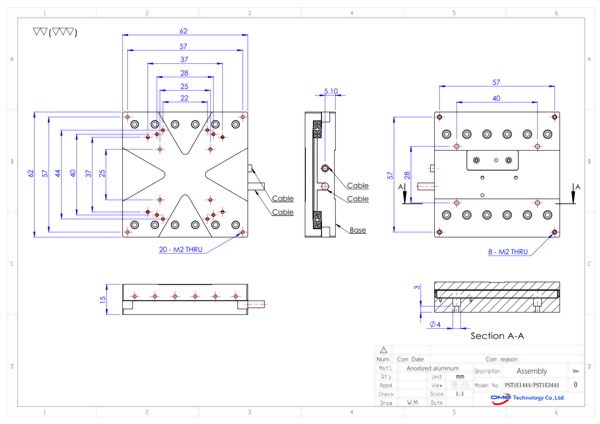

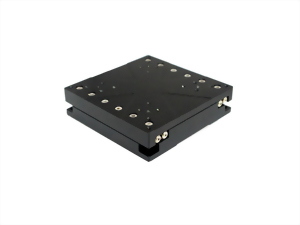

44型:行程 44 mm


(標準:PST1E344A)
(高解析:PST1E144A)










半導體產業 生物醫療 光電/光通訊產業
