• 線性滑軌BGX系列 標準型非鏈帶

線性滑軌BGX系列 標準型非鏈帶

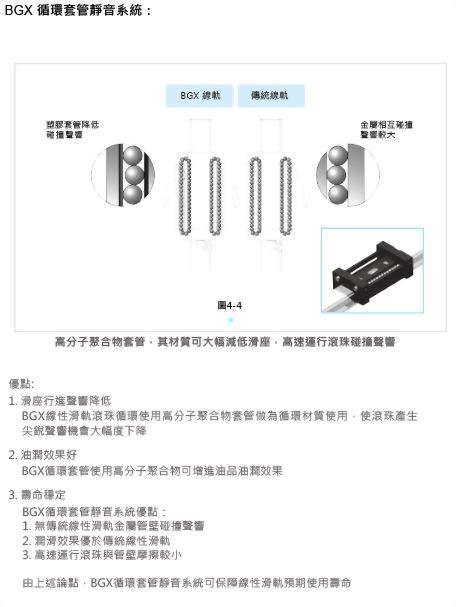

1. 循環套管結構降低噪音
2. 四排珠高剛性負載設計
3. 循環套管使用高分子聚合物增進油潤效果
4. 防止塵埃進入,提昇滑軌壽命與品質
型號 : 15/20/25/30/35/45/55
線性滑軌-BGX系列

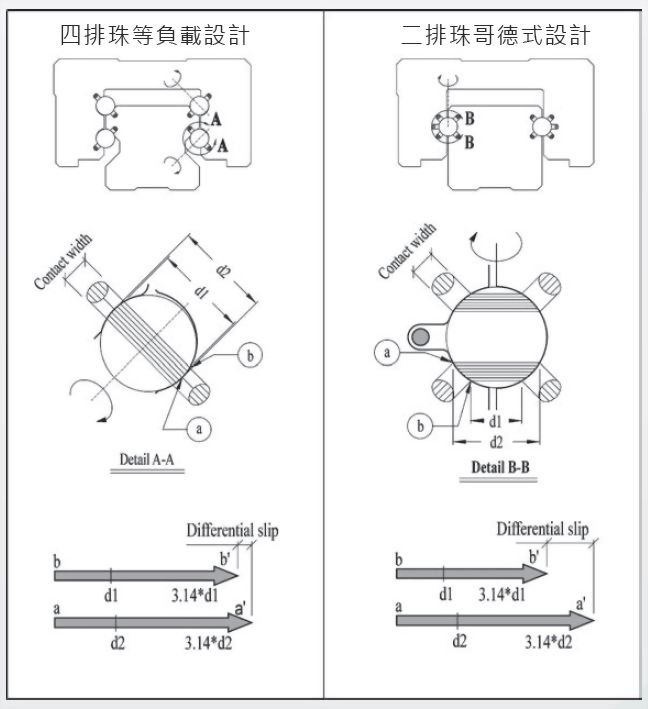

BGX四排珠高剛性等負載設計四排珠之設計鋼珠於滑塊與滑軌之間成4點45度角接觸,可平衡抵消來自各方向滑塊所受的力,不論滑軌呈任何角度裝置,各方向之負載能力皆相等,廣泛應用各類型機器採用,相較於哥德式二排溝設計,四排珠有著較高剛性,精度及壽命之優勢,尤其X型之四排珠設計擁有自動調心能力,即使裝配軌道基準面產生很大的偏差或組合出現誤差,都能被系統自身消除掉,因而可獲得輕快精準的直線運動。
BGX防塵系統之設計異物進入通常為降低滑軌壽命的主因,因為線性滑軌精密度主要依賴滑軌、滑座與鋼珠循環精密度維持,再小的異物進入循環都會造成線軌跳動、頓點甚至永久性破壞,所以防止塵埃進入,都是提昇滑軌品質的重點,BGX之防塵系統針對異物進入方式,可將防塵系統區分為上防塵與下防塵系統。針對滑軌沉頭孔與滑軌滑座之間隙作防塵之保護。
灰塵容易進入的位置:
1.滑軌沉頭孔: 通常滑軌沉頭孔易囤積塵埃,塵埃藉由震動或機械動作導致進入循環溝內。
2.滑座滑軌間的間隙: 最靠近循環位置的縫隙,通常滑座與滑軌易入侵較大切屑或塵埃。特別是較長型號的滑座。

型號 : 15/20/25/30/35/45/55



BGX (S-B)
BGX (H-B)
BGX (H-F)(S-F)

自動化工業 、半導體工業、產業級機械、醫療級工業、工具機機械、機器人產業、自動倉儲系統 等相關產業。
